2024年12月13日，工业和信息化部办公厅公布2024年先进计算赋能新质生产力典型应用案例名单，国家超级计算天津中心申报的《显式动力学仿真软件GalaxyEDS》，成功入选传统产业领域典型应用案例。
一 案例简介
工业软件是推进新型工业化，加快形成新质生产力的关键支柱，对国民经济发展和国家战略安全至关重要。仿真软件（CAE）是工业软件领域“皇冠上的明珠”，是被国外“卡脖子”的核心工业软件。由国家超级计算天津中心主任杨灿群领衔，联合国防科技大学、信创海河实验室等多家科研机构，自主研发推出显式动力学仿真软件GalaxyEDS 。该软件突破精确高效仿真技术，支持一体化仿真流程，功能、精度、性能等与国际顶尖商业软件对标，具备国产化替代能力。
二 实施情况
GalaxyEDS具有完整、独特的分析能力，用于解决气体、液体、固体及其相互作用的高度非线性问题，主要特色功能有：
1 一体化全流程仿真
GalaxyEDS采用一体化机制集成了前处理器、后处理器与求解器，实现了复杂材料模型与求解器的无缝耦合，具有完备且友好的图形用户界面，支持几何建模、网格划分、物理定义、数值求解、结果分析全流程仿真。
2 多场多介质精确求解算法
针对不同仿真需求，GalaxyEDS实现了用于计算结构动力学分析的拉格朗日（Lagrange）求解器、用于计算流体动力学分析的欧拉（Euler）求解器、基于无网格法的光滑粒子（SPH）求解器等，以及用于分析多个物理场叠加等复杂场景的多求解器耦合，支持显式分析、瞬态动力学非线性、条件稳定性、可压缩流体、接触、流体-结构耦合等仿真分析。
3 丰富的材料模型与材料库
GalaxyEDS提供了丰富的材料模型，包括状态方程（线性方程、理想气体、炸药等）、本构模型（线弹性、弹塑性、粘弹性、超弹性等）、失效模型（断裂破碎失效、随机失效等），共40余种，所有材料模型均可与各种求解器结合使用。GalaxyEDS还提供了200余种材料参数，支持常用金属、陶瓷、玻璃、橡胶、炸药、复合材料、混凝土等材料类型的模拟计算。
3 实用的后处理工具
GalaxyEDS支持VTK、STL等标准格式以及自定义ED文件格式的读取与可视化，支持标量场显示（等值线/等值面云图、材料位置与状态、标量数据探测、单元数据拾取、数据切片等），支持矢量场显示（矢量云图、流线图、矢量场动画等），支持几何变换（多视角切换、旋转缩放、透视变换等），以及提供灵活且全面的图表数据分析功能。针对大模型读取慢、零件数量多等问题，GalaxyEDS采用OpenMP多线程并行可视化方法，有效提升渲染速度。

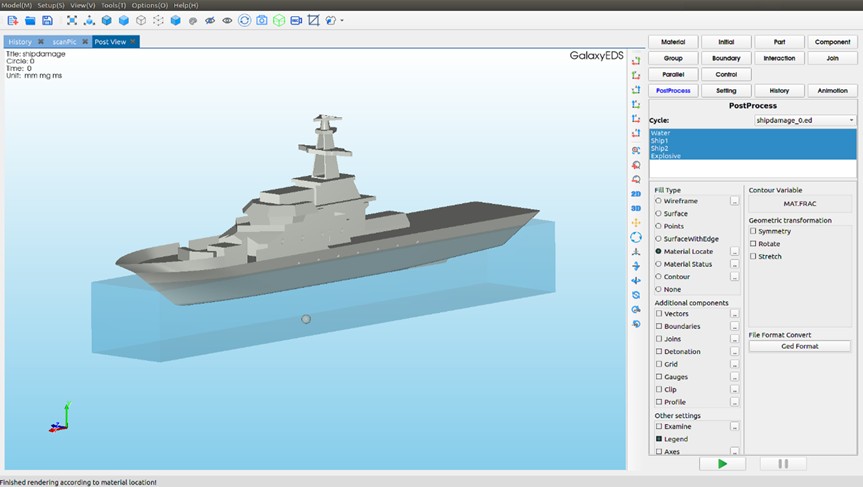

图1 显式动力学仿真软件GalaxyEDS

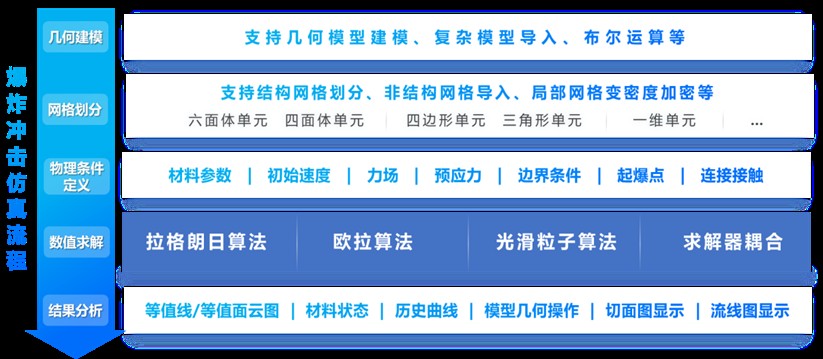

图2 显式动力学仿真软件GalaxyEDS框架
GalaxyEDS支持碰撞冲击、爆炸毁伤、结构断裂、材料破碎等复杂场景仿真，可广泛应用于航空航天、海洋工程、矿山开采、先进材料、危化品处置、战斗部设计、装甲与反装甲等民用与国防领域，为装备研发设计、毁伤效能评估与重要目标防护等提供支撑。典型应用如下：

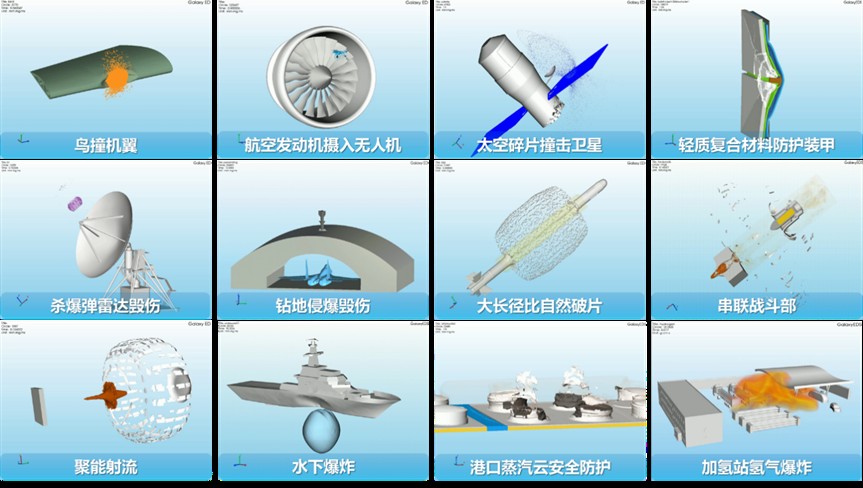

图3 显式动力学仿真软件GalaxyEDS典型应用
三 技术创新与突破
1 构建高精度界面重构方法，实现多介质相互作用精准模拟
基于数值型VOF方法，结合高精度、高维度THINC重构方法，采用体积分数加权、物理量一致化修正方法，将其拓展至多种介质相互作用，实现Multi-THINC方法，具有良好的计算精度、效率与鲁棒性，同时结合经典的Lagrange-Remap求解格式，构建了THINC-LR高精度多介质求解方法，实现了多介质相互作用精准模拟。该技术已经成功应用到水下爆炸毁伤问题，可精确追踪气泡动态演化过程，解决了商业软件仿真中出现的多介质界面非物理形态问题，提升多介质相互作用问题的仿真精度。

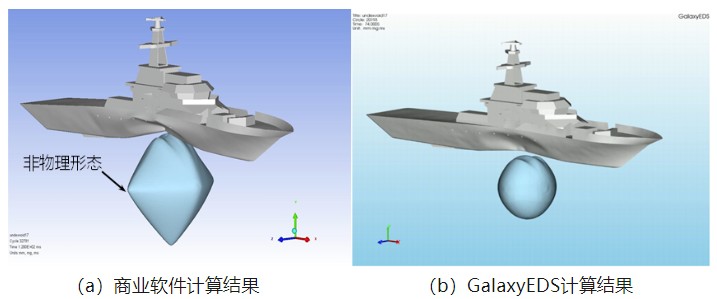

图4 水下爆炸问题计算结果对比
2 突破强守恒性流固耦合方法，实现透射问题精确仿真
沿流固耦合界面法线方向，构建了欧拉-拉格朗日流固黎曼问题，并采用HLLC-EP方法进行求解，准确确定流固耦合状态。采用类MGFM延拓方法对流体部分的耦合状态进行准确施加；以压力/速度边界条件形式，对固体部分的耦合状态进行准确施加。该方法已经应用于爆炸冲击波透射仿真计算，可以准确反映出爆炸形成的冲击波在接触铝板后，空气中形成反射冲击波，铝板内形成透射冲击波并不断传播，当再次到达交界面时，铝板内形成反射稀疏波，空气中则形成透射冲击波。

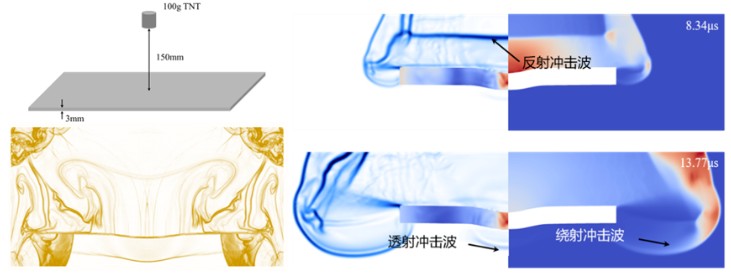

图5 爆炸冲击波冲击铝板透射仿真
3 构建超高速材料库，实现超高速撞击物理状态精确表征
基于各类材料超高速撞击试验数据，研发了超高速状态方程材料库（HEOS），涵盖固态/液态/气态高分辨数据，包括压力、密度、内能、温度、熵等物理量，能够精确描述相变过程中材料物理性质的剧烈变化。超高速状态方程材料库采用表格数据形式，结合快速高精度插值方法，避免了对材料状态进行过度近似简化或假设，准确表征材料在超高速冲击载荷下的非线性响应。针对铝板超高速撞击问题，采用10km/s高速碰撞工况，撞击温度达5700K，高速库温度求解误差为5%，远低于对标软件Tillotson状态方程20%误差。

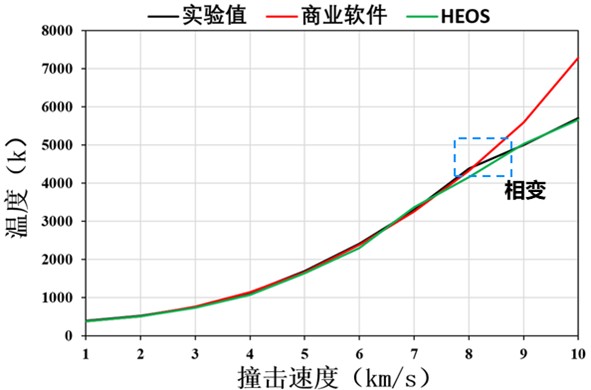

图6 标准对撞工况计算求解误差
三 商业和社会经济价值
1 引领高端信息技术创新，解决核心工业软件卡脖子问题。
目前，我国仿真领域CAE市场基本被国外商业软件所垄断。GalaxyEDS仿真软件具有自主知识产权，完全掌握软件底层代码，破解国外技术封锁，实现国产化替代。
2 保障高危行业产品安全生产，防范化解重大风险。
在高危行业，GalaxyEDS仿真软件可优化作业流程，及时发现作业潜在风险，实现风险评估、精准分级管控，提高安全管理质效，科学管控重大危险源与重大安全风险。
3 助力企业高质量发展，探索软件平台化应用推广新模式。
依托天河融合创新环境，为企业高质量发展提供有力技术支撑。以结果对标来提升国产自主软件可信度，打造行业典型应用示范，探索工业软件应用推广新模式。
4 促进交叉学科人才培养，推进产学研用深度融合，助力国产工业软件生态体系建设。
通过本软件的研发及推广过程，联合高校、企业培养一支交叉学科创新人才队伍。最大限度地发挥产学研用的综合优势，形成实际需求牵引、关键核心技术攻关、推广示范应用多环节衔接的软件开发生态链。
